Jak dobrać kondensatory do projektu elektronicznego?
Dobór odpowiednich kondensatorów jest kluczowym elementem każdego projektu elektronicznego, wpływającym na jego wydajność i niezawodność. W artykule przedstawimy różne typy kondensatorów, ich specyfikacje oraz zastosowania, pomagając w wyborze idealnych komponentów dla Twojego układu. Zrozumienie takich parametrów jak pojemność, napięcie robocze czy tolerancja pozwoli uniknąć potencjalnych problemów i zapewni optymalne działanie urządzenia. Zapraszamy do lektury, aby dowiedzieć się więcej o tym, jak skutecznie integrować kondensatory w swoim projekcie.
Typy kondensatorów – elektrolityczne, ceramiczne, foliowe
Kondensatory są kluczowymi elementami w wielu projektach elektronicznych. Istnieje wiele typów kondensatorów, a każdy z nich ma swoje specyficzne zastosowania i właściwości. Wśród najpopularniejszych typów wyróżniamy kondensatory elektrolityczne, ceramiczne i foliowe. Każdy z tych typów różni się budową, materiałami oraz parametrami elektrycznymi.
Kondensatory elektrolityczne charakteryzują się dużą pojemnością oraz polaryzacją. Są one powszechnie stosowane w układach zasilania, gdzie wymagane jest magazynowanie energii. Ich główną wadą jest stosunkowo krótka żywotność i wrażliwość na wysokie napięcia. Wybór odpowiedniego kondensatora elektrolitycznego wymaga uwzględnienia jego napięcia pracy oraz temperatury otoczenia.
Kondensatory ceramiczne są znane ze swojej stabilności i niskiej wartości ESR (ekwiwalentnej rezystancji szeregowej). Są one często używane w układach wysokiej częstotliwości oraz jako elementy filtrujące. Ich zaletą jest niewielki rozmiar oraz brak polaryzacji, co ułatwia ich montaż i zastosowanie w różnych konfiguracjach. Jednakże, ich pojemność zazwyczaj jest mniejsza w porównaniu do kondensatorów elektrolitycznych.
Kondensatory foliowe są wykorzystywane tam, gdzie wymagane są wysokie napięcia i stabilność. Często znajdują zastosowanie w układach audio oraz jako kondensatory blokujące. Ich budowa zapewnia doskonałą stabilność termiczną i elektryczną, co czyni je idealnym wyborem do precyzyjnych zastosowań. Wadą jest większy rozmiar w porównaniu do innych typów kondensatorów.
Podczas projektowania układu elektronicznego, wybór odpowiedniego typu kondensatora zależy od kilku czynników, takich jak: wymagania dotyczące pojemności, napięcia pracy, a także warunków środowiskowych. Znajomość specyfiki każdego typu kondensatora pozwala na optymalizację projektu pod kątem niezawodności i wydajności.
Warto również zauważyć, że różne typy kondensatorów mogą być stosowane łącznie w jednym projekcie, aby wykorzystać ich unikalne właściwości. Na przykład, kondensatory ceramiczne mogą być używane do tłumienia zakłóceń wysokiej częstotliwości, podczas gdy elektrolityczne do magazynowania energii. Strategiczne użycie różnych typów kondensatorów pozwala na osiągnięcie optymalnej wydajności całego układu.
Pojemność, napięcie pracy i tolerancja
Pojemność kondensatora jest jednym z najważniejszych parametrów, który należy uwzględnić podczas projektowania układu elektronicznego. Jest to miara zdolności kondensatora do magazynowania ładunku elektrycznego. Pojemność wyrażana jest w faradach (F) i może się znacznie różnić w zależności od typu kondensatora. Kondensatory elektrolityczne mają zazwyczaj największą pojemność, podczas gdy ceramiczne i foliowe oferują mniejsze wartości.
Napięcie pracy to maksymalne napięcie, jakie może być przyłożone do kondensatora bez ryzyka jego uszkodzenia. Przekroczenie tego napięcia może prowadzić do przebicia dielektryka i zniszczenia kondensatora. Dlatego ważne jest, aby zawsze wybierać kondensator o napięciu pracy wyższym niż maksymalne napięcie w układzie. Zaleca się stosowanie marginesu bezpieczeństwa wynoszącego około 20% powyżej przewidywanego maksymalnego napięcia.
Tolerancja kondensatora określa zakres, w jakim rzeczywista pojemność może różnić się od wartości nominalnej. Tolerancja wyrażana jest w procentach i ma istotne znaczenie w precyzyjnych układach elektronicznych, gdzie dokładność pojemności jest kluczowa. Kondensatory foliowe zazwyczaj oferują najlepszą tolerancję, podczas gdy elektrolityczne mogą mieć większe odchylenia.
Podczas wyboru kondensatora ważne jest zrozumienie zależności między pojemnością a napięciem pracy. W miarę wzrostu pojemności często obserwuje się spadek napięcia pracy. Dlatego projektanci muszą znaleźć równowagę między tymi dwoma parametrami, aby spełnić wymagania aplikacji.
Dodatkowym aspektem do rozważenia jest stabilność pojemności w różnych warunkach środowiskowych, takich jak temperatura czy wilgotność. Niektóre typy kondensatorów mogą zmieniać swoją pojemność pod wpływem zmian temperatury, co może wpływać na działanie układu. Zrozumienie tych zmian pozwala na lepsze dostosowanie komponentów do specyficznych wymagań projektu.
Ostateczny wybór kondensatora powinien uwzględniać wszystkie omówione parametry: pojemność, napięcie pracy oraz tolerancję. Dzięki temu można zapewnić nie tylko prawidłowe działanie układu, ale także jego długotrwałą niezawodność i efektywność energetyczną.

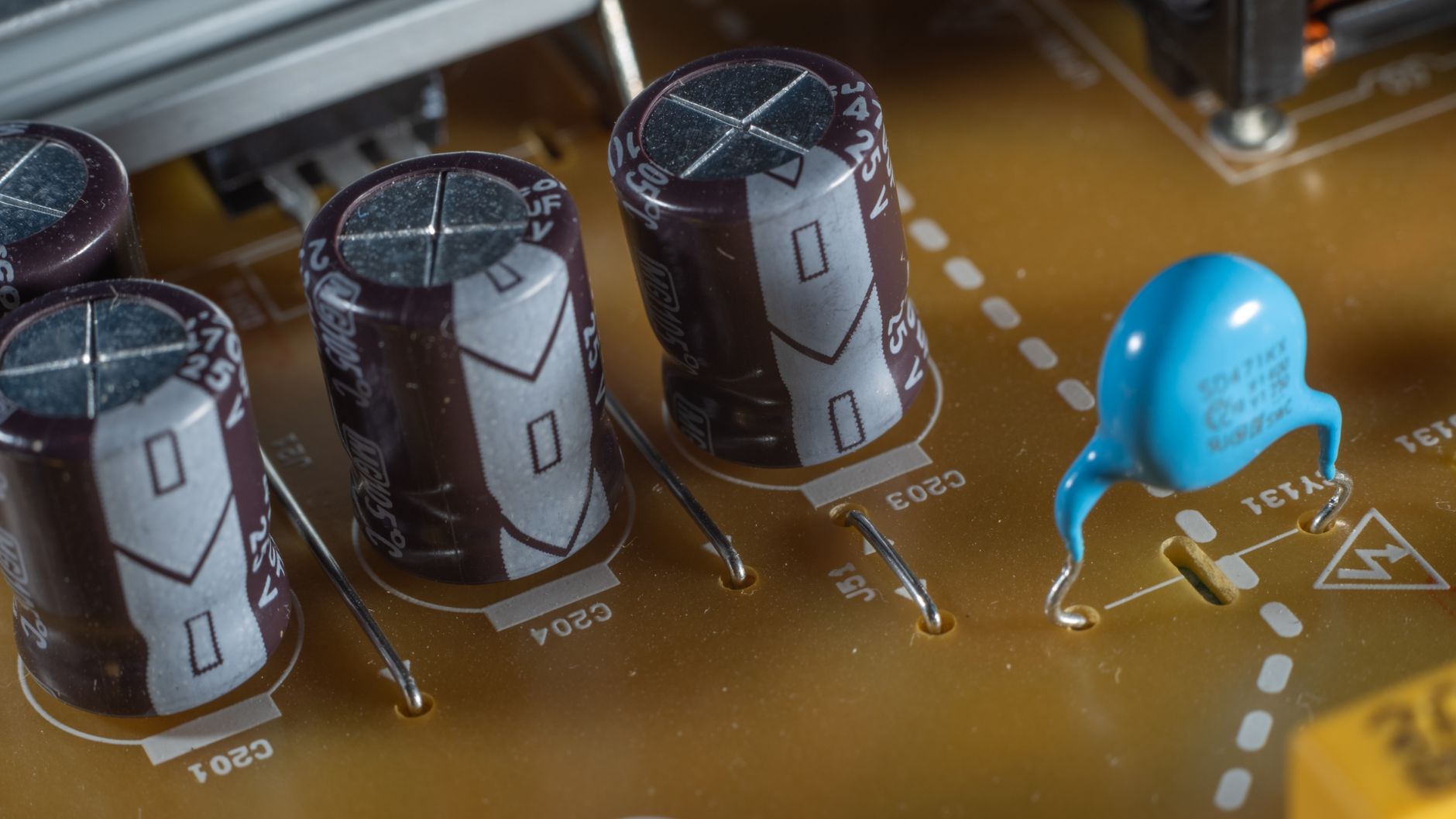

ESR – ekwiwalentna rezystancja szeregowa
ESR, czyli ekwiwalentna rezystancja szeregowa, to parametr, który ma kluczowe znaczenie w aplikacjach wymagających szybkiej odpowiedzi na zmiany prądu. W praktyce ESR reprezentuje straty mocy wewnątrz kondensatora podczas jego pracy. Kondensatory z niskim ESR są preferowane w aplikacjach takich jak zasilanie impulsowe czy obwody o wysokiej częstotliwości.
Wysoka wartość ESR może prowadzić do nadmiernego nagrzewania się kondensatora oraz obniżenia jego efektywności. Dlatego ważne jest, aby podczas wyboru kondensatora zwracać uwagę na ten parametr. Kondensatory ceramiczne i foliowe zazwyczaj charakteryzują się niższym ESR w porównaniu do elektrolitycznych.
W przypadku zastosowań wymagających niskiego ESR, takich jak zasilacze impulsowe, kondensatory tantalowe lub specjalne nisko-ESR elektrolityczne mogą być bardziej odpowiednie. Warto jednak pamiętać, że wybór takiego kondensatora może wiązać się z wyższymi kosztami.
Zmniejszenie ESR w obwodzie można również osiągnąć poprzez równoległe łączenie kilku kondensatorów. Takie podejście pozwala na rozłożenie prądów między poszczególne elementy, co redukuje całkowitą wartość ESR i poprawia wydajność systemu.
Należy również uwzględnić wpływ temperatury na wartość ESR. Wraz ze wzrostem temperatury rezystancja szeregowa może się zmieniać, co wpływa na ogólną wydajność układu. Dlatego ważne jest, aby testować komponenty w warunkach zbliżonych do rzeczywistych warunków pracy.
Podsumowując, wybór kondensatora o odpowiednim ESR jest kluczowy dla zapewnienia stabilności i wydajności całego układu elektronicznego. Niska wartość ESR pozwala na lepszą kontrolę nad stratami mocy oraz zapobiega nadmiernemu nagrzewaniu się komponentów.

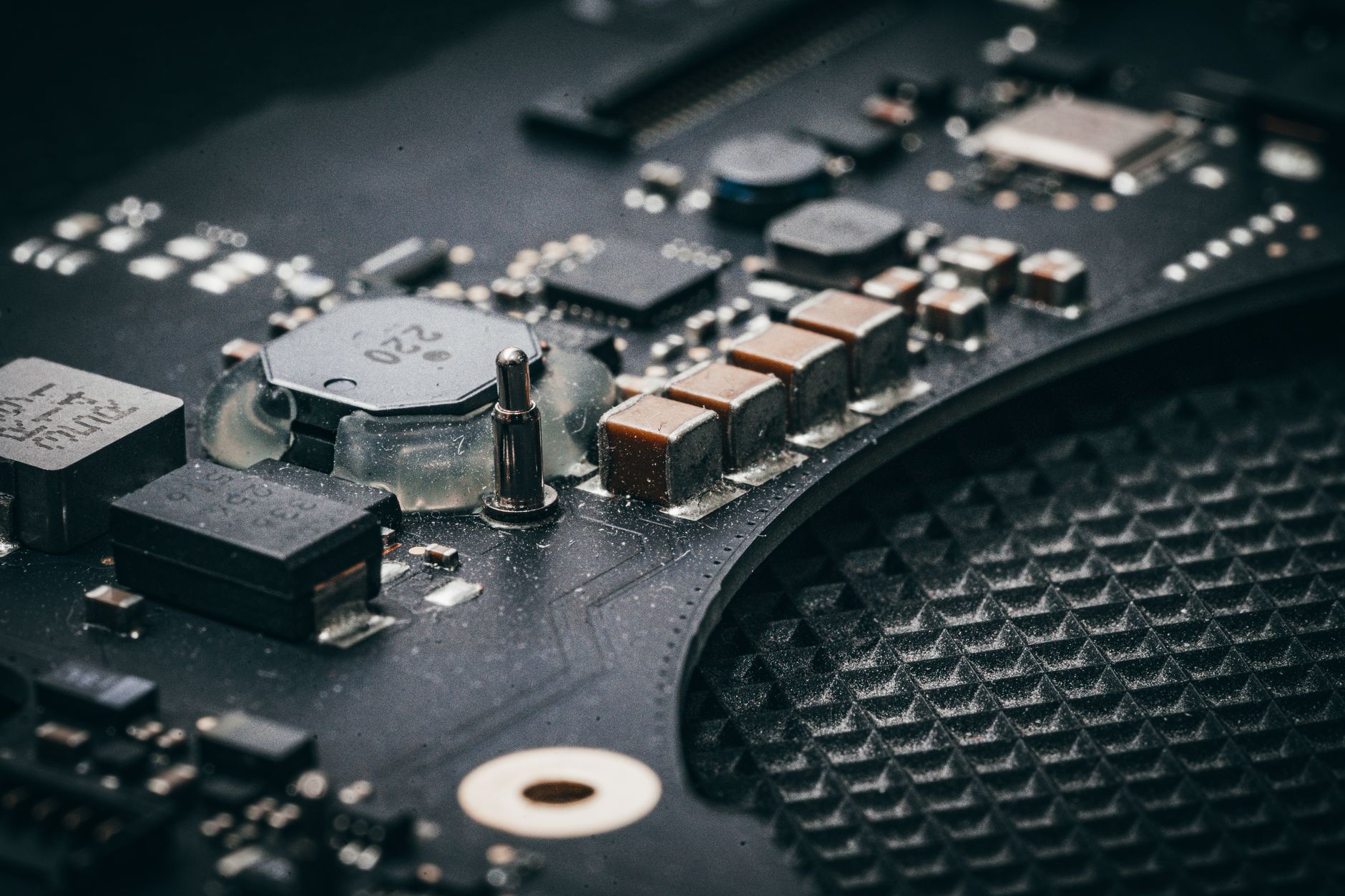

Kondensatory w filtrach zasilania
Kondensatory pełnią kluczową rolę w filtrach zasilania, gdzie są wykorzystywane do wygładzania pulsacji prądu oraz redukcji zakłóceń elektromagnetycznych. W takich aplikacjach ważne jest dobranie odpowiedniej pojemności oraz niskiej wartości ESR, aby zapewnić stabilne zasilanie dla całego układu elektronicznego.
Filtry zasilania często wykorzystują kombinację różnych typów kondensatorów, aby osiągnąć optymalne rezultaty. Kondensatory elektrolityczne o dużej pojemności są używane do magazynowania energii i wygładzania niskich częstotliwości pulsacji. Z kolei kondensatory ceramiczne, dzięki swojej niskiej wartości ESR, doskonale nadają się do redukcji zakłóceń wysokiej częstotliwości.
Kondensatory foliowe mogą być stosowane jako elementy blokujące dla sygnałów AC oraz do separacji sygnałów DC od AC. Dzięki swojej stabilności termicznej i elektrycznej są idealnym wyborem dla precyzyjnych aplikacji wymagających minimalnych strat mocy.
Aby uzyskać najlepsze rezultaty filtracji, ważne jest również uwzględnienie parametrów takich jak impedancja oraz rezonans własny kondensatora. Optymalizacja tych parametrów pozwala na osiągnięcie lepszej wydajności filtracji oraz zwiększenie stabilności całego systemu zasilania.
Kolejnym aspektem do rozważenia jest umiejscowienie kondensatorów na płytce PCB. Bliskość kondensatorów względem źródeł zakłóceń może mieć znaczący wpływ na efektywność filtracji. Zaleca się umieszczanie kondensatorów możliwie blisko punktów zasilania oraz miejsc generujących zakłócenia.
Prawidłowo zaprojektowane filtry zasilania z użyciem odpowiednich kondensatorów mogą znacząco poprawić jakość zasilania oraz niezawodność całego układu elektronicznego. Kluczem do sukcesu jest znajomość właściwości poszczególnych typów kondensatorów oraz ich umiejętne łączenie w jednym projekcie.

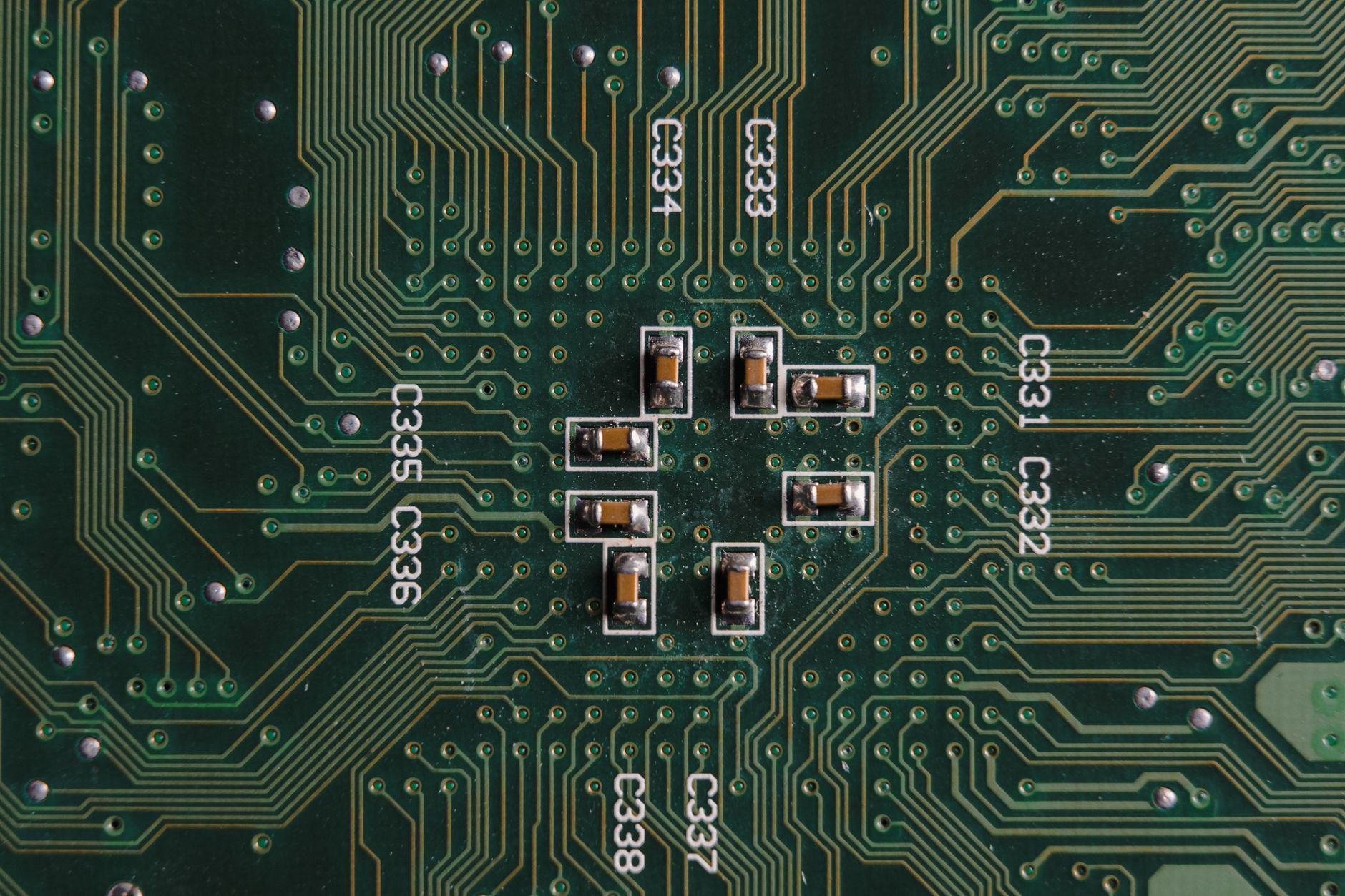

Kondensatory w układach czasowych RC
Kondensatory są nieodłącznym elementem układów czasowych RC (rezystor-kondensator), które są powszechnie stosowane do generowania opóźnień czasowych oraz filtracji sygnałów. W takich aplikacjach kluczową rolę odgrywa precyzyjne dobranie wartości pojemności oraz rezystancji.
Czas ładowania i rozładowania kondensatora w układzie RC zależy od iloczynu rezystancji i pojemności (RC), co determinuje stałą czasową układu. Stała czasowa określa czas potrzebny na naładowanie lub rozładowanie kondensatora do około 63% wartości końcowej sygnału.
Kondensatory ceramiczne są często wykorzystywane w układach czasowych RC ze względu na ich stabilność i niską wartość ESR. Ich niewielki rozmiar oraz brak polaryzacji ułatwiają integrację w różnych konfiguracjach obwodów czasowych.
Dla precyzyjnych aplikacji czasowych, gdzie wymagana jest wysoka dokładność, można zastosować kondensatory foliowe ze względu na ich doskonałą tolerancję i stabilność termiczną. Pozwala to na minimalizację wpływu czynników zewnętrznych na działanie układu.
Warto również zwrócić uwagę na wpływ temperatury na pojemność kondensatora w układzie RC. Zmiany temperatury mogą wpływać na wartość pojemności i tym samym zmieniać stałą czasową układu. Dobór odpowiednich komponentów może pomóc w minimalizacji tego efektu.
Prawidłowo zaprojektowany układ czasowy RC z dobrze dobranymi kondensatorami pozwala na uzyskanie precyzyjnych opóźnień czasowych oraz efektywną filtrację sygnałów. Kluczem do sukcesu jest znajomość właściwości poszczególnych typów kondensatorów oraz ich optymalne wykorzystanie w projekcie.

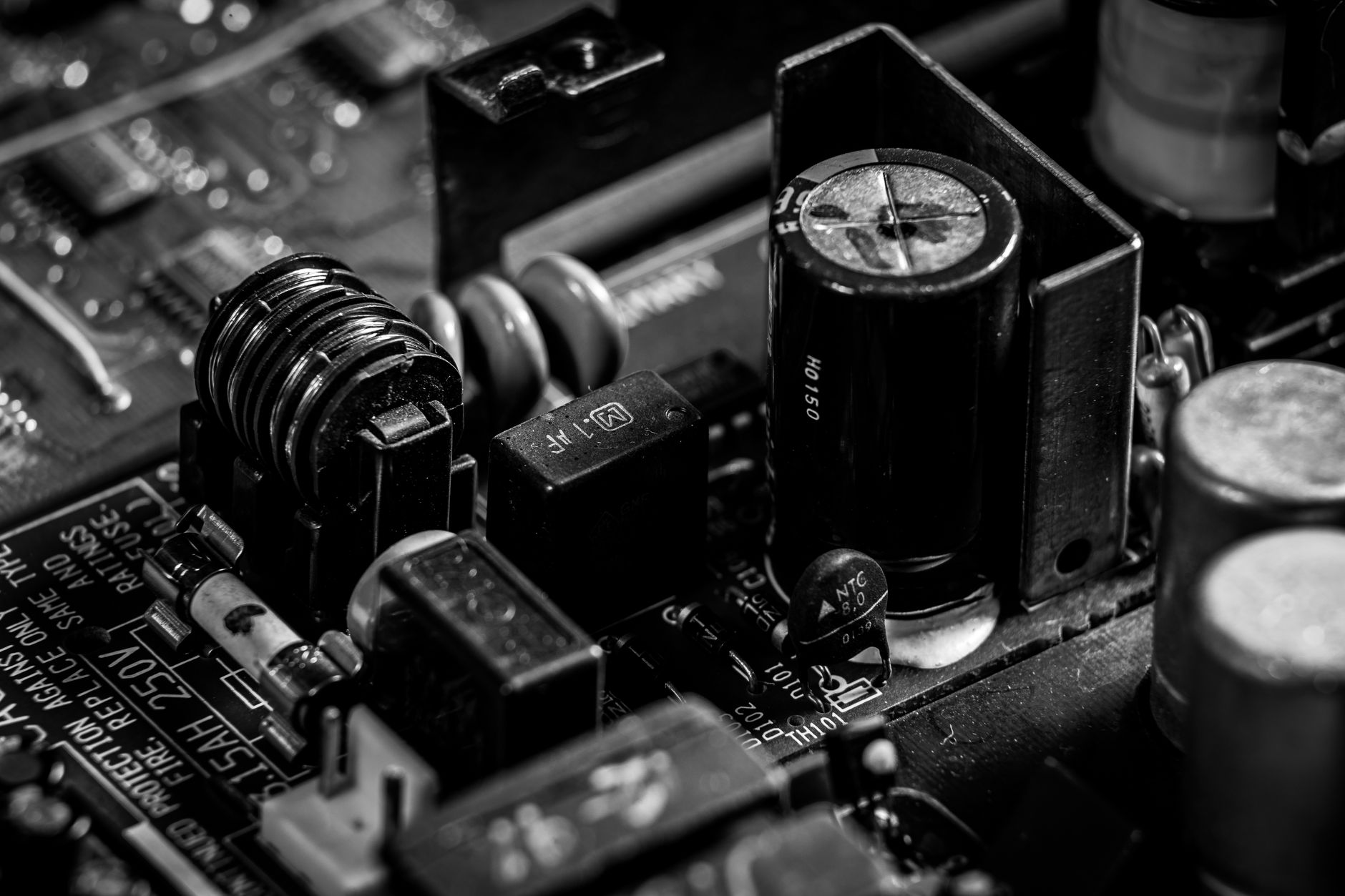

Temperatura a trwałość kondensatorów elektrolitycznych
Kondensatory elektrolityczne są szczególnie podatne na wpływ temperatury otoczenia, co może znacząco wpłynąć na ich trwałość i wydajność. Wysoka temperatura przyspiesza proces starzenia się elektrolitu wewnątrz kondensatora, co prowadzi do skrócenia jego żywotności.
Dla większości kondensatorów elektrolitycznych zalecana temperatura pracy wynosi poniżej 85°C lub 105°C, w zależności od specyfikacji producenta. Przekroczenie tych wartości może prowadzić do nieodwracalnych uszkodzeń komponentu oraz zwiększenia jego wartości ESR.
Aby zwiększyć trwałość kondensatorów elektrolitycznych w trudnych warunkach temperaturowych, można zastosować kilka strategii projektowych. Jedną z nich jest użycie radiatorów lub wentylatorów do efektywnego odprowadzania ciepła z okolic komponentu.
Kolejnym podejściem jest wybór specjalnych kondensatorów o podwyższonej odporności termicznej lub o dłuższej żywotności oznaczanych jako „long life”. Takie komponenty są zaprojektowane do pracy w wyższych temperaturach bez znaczącego skrócenia ich żywotności.
Warto również zwrócić uwagę na sposób montażu kondensatorów na płytce PCB oraz ich umiejscowienie względem źródeł ciepła takich jak tranzystory mocy czy diody prostownicze. Dobre praktyki projektowe obejmują unikanie bezpośredniego kontaktu komponentów z gorącymi elementami obwodu.
Prawidłowe zarządzanie temperaturą oraz wybór odpowiednich komponentów pozwala na zwiększenie trwałości i niezawodności kondensatorów elektrolitycznych w projekcie elektronicznym, co przekłada się na długotrwałe działanie całego układu.

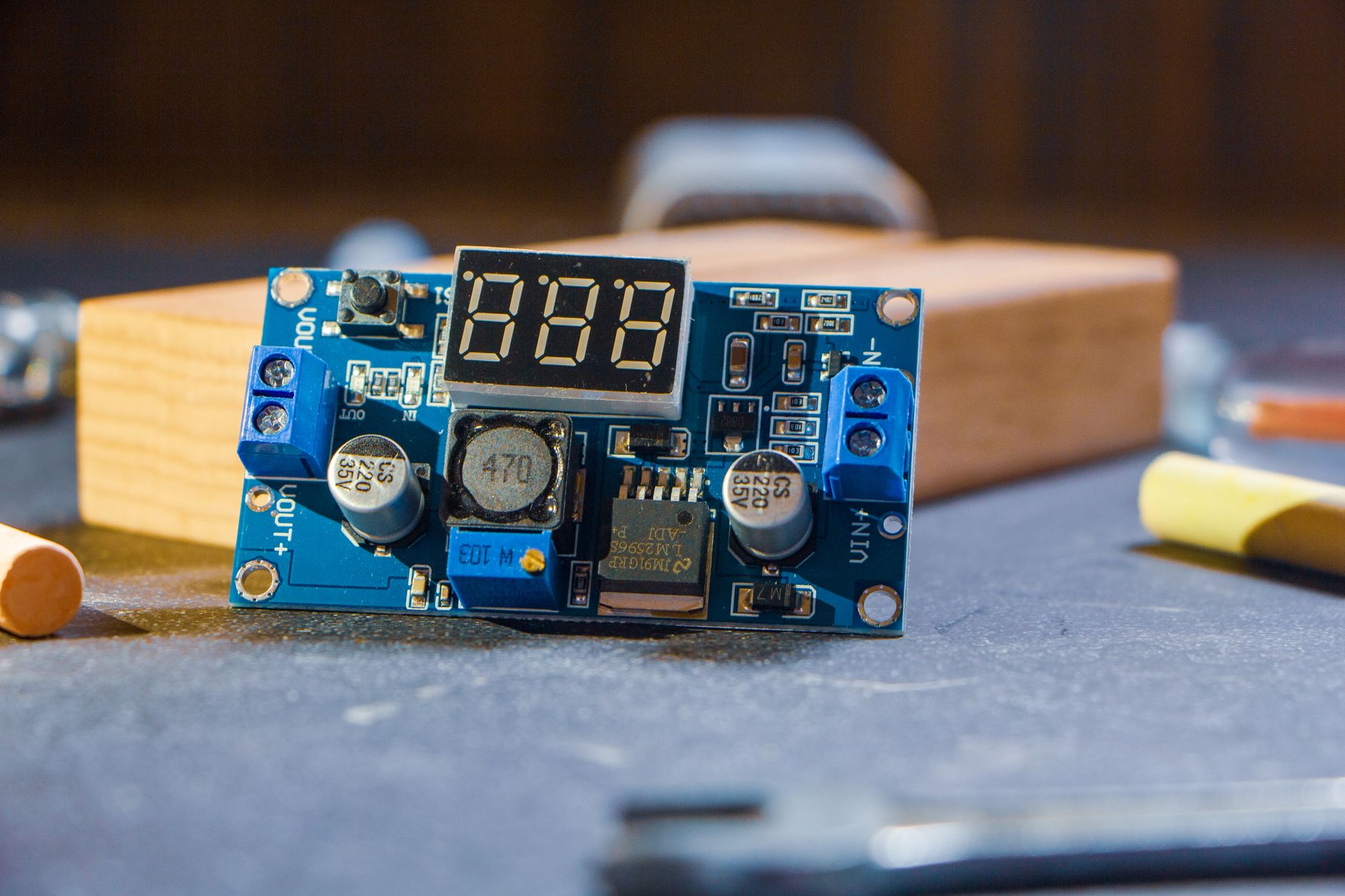

Jak mierzyć pojemność multimetrem
Mierzenie pojemności za pomocą multimetru to podstawowa umiejętność każdego inżyniera elektronika czy hobbysty zajmującego się elektroniką. Większość nowoczesnych multimetrów posiada funkcję pomiaru pojemności, co znacznie ułatwia pracę z różnymi typami kondensatorów.
Aby zmierzyć pojemność kondensatora za pomocą multimetru, należy najpierw ustawić urządzenie na tryb pomiaru pojemności oznaczony często symbolem „Cx”. Następnie należy upewnić się, że badany kondensator jest całkowicie rozładowany przed przystąpieniem do pomiaru.
Następnie podłączamy przewody pomiarowe multimetru do wyprowadzeń kondensatora: jeden przewód do jednej nogi i drugi przewód do drugiej nogi komponentu. Wynik pomiaru pojawi się na wyświetlaczu multimetru i będzie przedstawiał wartość pojemności wyrażoną zazwyczaj w mikrofaradach (µF) lub nanofaradach (nF).
Należy pamiętać, że niektóre multimetry mają ograniczenia dotyczące maksymalnej pojemności, którą mogą zmierzyć. W przypadku dużych wartości pojemności może być konieczne użycie specjalistycznego miernika pojemności lub mostka RLC dla dokładniejszych wyników.
Dodatkowo warto zwrócić uwagę na to, że pomiar pojemności może być nieco mniej dokładny dla bardzo małych wartości pojemności lub przy obecności dużych zakłóceń elektromagnetycznych w otoczeniu. W takich przypadkach warto powtórzyć pomiar kilka razy dla uzyskania bardziej wiarygodnych wyników.
Mierzenie pojemności multimetrem to proste zadanie pod warunkiem zachowania odpowiednich procedur bezpieczeństwa oraz prawidłowego użytkowania urządzenia pomiarowego. Dzięki temu można szybko zweryfikować zgodność rzeczywistych wartości pojemności z założeniami projektowymi lub danymi producenta.
