Jak lutować elektronikę – poradnik dla początkujących?

Lutowanie to kluczowa umiejętność dla każdego entuzjasty elektroniki, który chce samodzielnie naprawiać i tworzyć urządzenia. Ten poradnik dla początkujących wyjaśnia, jak krok po kroku opanować sztukę łączenia elementów elektronicznych za pomocą lutownicy. Dowiesz się, jakie narzędzia i materiały są niezbędne, jak przygotować stanowisko pracy oraz jakie techniki stosować, aby uzyskać trwałe i estetyczne połączenia. Niezależnie od tego, czy chcesz naprawić stary sprzęt, czy zbudować własny projekt, nasze wskazówki pomogą Ci rozpocząć przygodę z lutowaniem.

Wybór lutownicy – moc i temperatura

Wybór odpowiedniej lutownicy to kluczowy krok dla każdego początkującego elektronika. Istnieje wiele rodzajów lutownic, ale najważniejsze cechy, na które należy zwrócić uwagę, to moc i temperatura. Standardowa moc lutownicy dla początkujących wynosi od 20 do 60 W. Lutownice o większej mocy szybciej się nagrzewają, co jest korzystne podczas pracy z większymi elementami.

Regulacja temperatury to kolejny istotny aspekt. Lutownice z możliwością regulacji temperatury pozwalają na dostosowanie ciepła do rodzaju używanej cyny i topnika. Zbyt wysoka temperatura może uszkodzić delikatne komponenty, dlatego warto zainwestować w model z regulacją. Optymalna temperatura lutowania dla większości prac wynosi około 350°C.

Rączka lutownicy również ma znaczenie. Ergonomiczna konstrukcja zapewnia komfort podczas dłuższej pracy, a antypoślizgowa powierzchnia rączki zapobiega przypadkowemu upuszczeniu narzędzia. Ważne jest, aby lutownica była dobrze wyważona i łatwa w manewrowaniu.

Warto również zwrócić uwagę na końcówki lutownicze. Wymienne końcówki umożliwiają dopasowanie kształtu grota do specyfiki zadania. Dla początkujących zaleca się użycie końcówki o średnicy około 1 mm, która jest uniwersalna i sprawdzi się w większości zastosowań.

Kolejnym aspektem jest czas nagrzewania. Szybkość, z jaką lutownica osiąga żądaną temperaturę, może znacznie wpłynąć na efektywność pracy. Modele z szybszym czasem nagrzewania są bardziej efektywne i pozwalają na płynniejszą pracę.

Ostatecznie, przy wyborze lutownicy warto kierować się opiniami innych użytkowników i wybierać modele sprawdzonych marek. Inwestycja w dobrą lutownicę to krok w stronę bezpiecznego i efektywnego lutowania.

Cyna i topnik – rodzaje i zastosowania

Cyna jest podstawowym materiałem używanym do lutowania, a jej skład chemiczny wpływa na jakość połączeń. Najczęściej stosowana jest cyna z dodatkiem ołowiu (SnPb), jednak ze względu na przepisy dotyczące ochrony środowiska coraz częściej używa się cyny bezołowiowej (SnAgCu). Cyna bezołowiowa jest bardziej przyjazna dla środowiska, ale wymaga wyższej temperatury lutowania.

Topnik to substancja chemiczna, która usuwa tlenki z powierzchni metali, ułatwiając tworzenie mocnych połączeń. Istnieje wiele rodzajów topników, w tym topniki kalafoniowe i wodne. Topniki kalafoniowe są najczęściej stosowane ze względu na swoją skuteczność i łatwość użycia.

Wybór odpowiedniej cyny i topnika zależy od specyfiki projektu. Cyna z ołowiem jest łatwiejsza w użyciu dla początkujących, ale warto z czasem przestawić się na cyny bezołowiowe, które są bardziej przyjazne dla środowiska. Warto również zwrócić uwagę na zawartość topnika w cynie – im więcej topnika, tym łatwiejsze lutowanie.

Podczas lutowania ważne jest, aby używać czystej cyny i topnika. Zanieczyszczenia mogą prowadzić do słabych połączeń lub uszkodzenia komponentów. Dlatego zawsze należy przechowywać materiały w suchym miejscu i unikać kontaktu z wilgocią.

Cyna i topnik powinny być dostosowane do specyfiki projektu. Dla projektów wymagających precyzyjnych połączeń elektronicznych warto używać cienkiej cyny o średnicy 0,5 mm. Taka cyna pozwala na precyzyjne dozowanie materiału i minimalizuje ryzyko zwarcia.

Pamiętaj, że zarówno cyna, jak i topnik mają swoje daty ważności. Używanie przeterminowanych materiałów może prowadzić do problemów z jakością połączeń. Zawsze sprawdzaj daty ważności przed przystąpieniem do pracy.

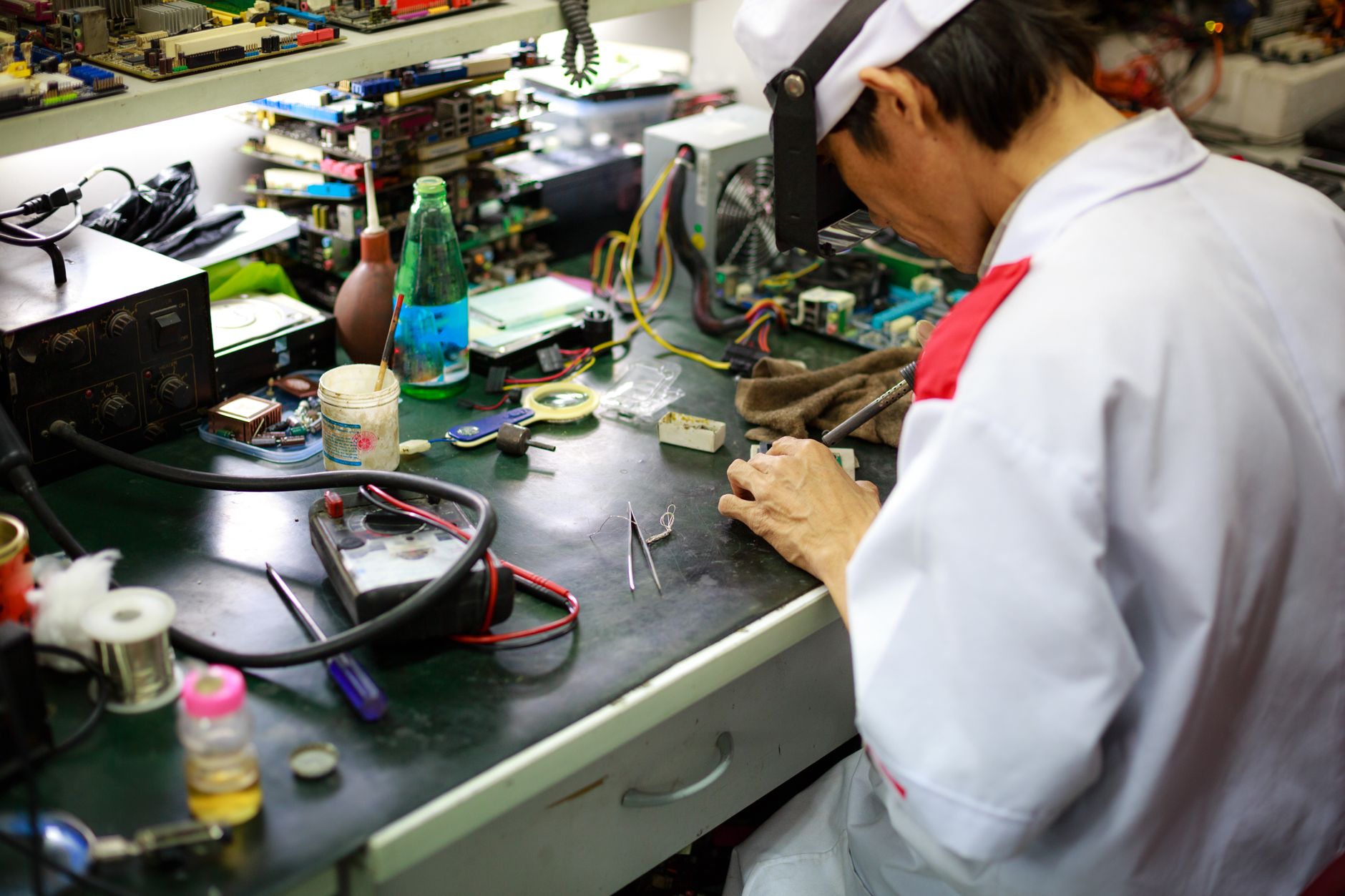

Przygotowanie elementów i płytki PCB

Przed rozpoczęciem lutowania ważne jest odpowiednie przygotowanie elementów oraz płytki PCB. Pierwszym krokiem jest dokładne oczyszczenie powierzchni kontaktowych z wszelkich zabrudzeń i tlenków. Można to zrobić za pomocą izopropanolu lub specjalnych środków czyszczących dostępnych na rynku.

Kolejnym krokiem jest upewnienie się, że wszystkie elementy są prawidłowo umiejscowione na płytce PCB. Warto sprawdzić schemat montażowy, aby uniknąć pomyłek w połączeniach. Niewłaściwe umiejscowienie elementów może prowadzić do problemów z działaniem urządzenia.

W przypadku nowych elementów elektronicznych zaleca się delikatne przetarcie ich nóżek papierem ściernym o bardzo drobnej gradacji. Dzięki temu usuniemy ewentualne tlenki, które mogłyby utrudnić proces lutowania.

Płytka PCB powinna być stabilnie zamocowana podczas procesu lutowania. Można użyć specjalnych uchwytów lub imadełek do jej unieruchomienia. Stabilność płytki zapewnia precyzję w trakcie pracy i minimalizuje ryzyko uszkodzenia ścieżek.

Przed przystąpieniem do lutowania warto również zaplanować kolejność montażu elementów. Najlepiej zaczynać od najmniejszych komponentów, takich jak rezystory czy kondensatory, a kończyć na większych, jak układy scalone czy transformatory.

Pamiętaj, aby mieć pod ręką wszystkie niezbędne narzędzia i materiały – takie jak pinceta, szczypce czy lupa – które ułatwią pracę nad precyzyjnymi połączeniami.

Technika lutowania – ciepło i czas

Lutowanie to proces polegający na łączeniu dwóch lub więcej elementów za pomocą stopionego metalu (cyny). Kluczowym aspektem tej techniki jest kontrola nad ciepłem oraz czasem aplikacji cyny na powierzchnię kontaktową. Przed rozpoczęciem procesu warto upewnić się, że lutownica jest odpowiednio nagrzana do zalecanej temperatury.

Aby uzyskać mocne połączenie, ważne jest równomierne rozprowadzenie ciepła na całej powierzchni styku. W tym celu grot lutownicy powinien być czysty i dobrze pokryty cyną. Dzięki temu przewodzenie ciepła będzie efektywne, a połączenie trwałe.

Czas aplikacji cyny ma kluczowe znaczenie dla jakości połączenia. Zbyt długie trzymanie lutownicy na elemencie może prowadzić do przegrzania komponentu lub płytki PCB, co w konsekwencji może spowodować ich uszkodzenie. Optymalny czas kontaktu to zazwyczaj kilka sekund.

Należy unikać sytuacji, w której cyna spływa po grocie bezpośrednio na elementy. Prawidłową techniką jest najpierw podgrzanie punktu styku, a następnie dodanie cyny, która sama powinna się rozprowadzić po powierzchni dzięki kapilarności.

Po zakończeniu procesu lutowania warto sprawdzić jakość połączenia za pomocą lupy lub mikroskopu. Połączenie powinno być gładkie i błyszczące – matowa powierzchnia może świadczyć o zimnym lutu, który może być nietrwały.

Pamiętaj również o regularnym czyszczeniu grota lutownicy za pomocą wilgotnej gąbki lub specjalnej wełny mosiężnej. Dzięki temu zapewnisz sobie lepsze przewodzenie ciepła i dłuższą żywotność narzędzia.

Lutowanie SMD vs przez otwór (THT)

Lutowanie elementów SMD (Surface-Mount Device) różni się znacznie od tradycyjnego lutowania przez otwór (THT – Through-Hole Technology). Elementy SMD są montowane bezpośrednio na powierzchni płytki PCB, co wymaga większej precyzji ze względu na ich niewielkie rozmiary i brak nóżek przechodzących przez płytkę.

Lutowanie SMD często wymaga użycia specjalnych narzędzi, takich jak stacje hot-air lub piekarniki reflow do podgrzewania całej płytki jednocześnie. Dla początkujących może to być wyzwanie, ale technika ta oferuje wiele korzyści, takich jak zmniejszenie rozmiaru urządzenia czy zwiększenie jego wydajności.

Z kolei lutowanie przez otwór polega na umieszczeniu nóżek elementów w otworach wywierconych w płytce PCB i przylutowaniu ich od spodu. Jest to technika bardziej tradycyjna i zazwyczaj prostsza dla początkujących ze względu na większe rozmiary elementów.

Każda z tych technik ma swoje zastosowania – SMD jest powszechnie stosowane w nowoczesnych urządzeniach elektronicznych ze względu na możliwość miniaturyzacji układów, podczas gdy THT znajduje zastosowanie w projektach wymagających większej wytrzymałości mechanicznej połączeń.

Niezależnie od wybranej techniki ważne jest dokładne przygotowanie miejsca pracy oraz znajomość specyfiki obu metod. Zarówno SMD, jak i THT wymagają precyzji oraz umiejętności kontrolowania temperatury podczas procesu lutowania.

Dla osób zaczynających swoją przygodę z elektroniką zaleca się rozpoczęcie od techniki THT ze względu na jej prostotę i łatwość obsługi. Z czasem można przejść do bardziej zaawansowanych projektów wykorzystujących elementy SMD.

Usuwanie cyny – odsysacz i plecionka

Usuwanie nadmiaru cyny lub błędnie przylutowanych elementów to nieodłączna część pracy elektronika. Dwa podstawowe narzędzia do tego celu to odsysacz cyny oraz plecionka miedziana. Odsysacz to urządzenie mechaniczne lub elektryczne, które za pomocą próżni usuwa stopioną cynę z powierzchni płytki PCB.

Odsysacz jest szczególnie przydatny przy dużych ilościach cyny lub przy usuwaniu elementów THT z płytki PCB. Jego obsługa wymaga nieco wprawy – należy najpierw podgrzać cynę za pomocą lutownicy, a następnie szybko przyłożyć końcówkę odsysacza i aktywować mechanizm ssący.

Plecionka miedziana działa na zasadzie kapilarności – stopiona cyna zostaje wchłonięta przez miedzianą siatkę. Jest to metoda bardziej precyzyjna niż odsysacz i idealna do usuwania niewielkich ilości cyny lub pracy z delikatnymi elementami SMD.

Aby skutecznie używać plecionki, należy ją umieścić bezpośrednio nad miejscem pokrytym cyną i podgrzać za pomocą grotu lutownicy. Cyna zostanie wchłonięta przez plecionkę, pozostawiając czystą powierzchnię.

Zarówno odsysacz, jak i plecionka miedziana mają swoje zastosowania w zależności od specyfiki pracy. Warto mieć oba narzędzia w swoim warsztacie, aby móc elastycznie reagować na różnorodne wyzwania związane z usuwaniem cyny.

Pamiętaj o regularnym czyszczeniu narzędzi do usuwania cyny oraz wymianie zużytych części plecionki miedzianej czy końcówek odsysacza. Dzięki temu zachowasz ich skuteczność oraz dłuższą żywotność.

Typowe błędy i jak ich unikać

Lutowanie elektroniki może być skomplikowanym zadaniem dla początkujących, a typowe błędy mogą prowadzić do problemów z działaniem urządzeń lub nawet ich uszkodzenia. Jednym z najczęstszych błędów jest przegrzewanie elementów lub płytki PCB. Aby tego uniknąć, zawsze kontroluj temperaturę lutownicy i nie trzymaj jej zbyt długo na jednym punkcie.

Kolejnym częstym problemem jest zimny lut – czyli połączenie niedostatecznie nagrzane, które nie zapewnia dobrego przewodzenia elektrycznego. Aby tego uniknąć, upewnij się, że zarówno elementy jak i cyna są odpowiednio nagrzane przed rozpoczęciem procesu lutowania.

Niewłaściwe dozowanie cyny to kolejny błąd początkujących elektroników. Zbyt duża ilość cyny może prowadzić do zwarć między ścieżkami na płytce PCB. Dlatego ważne jest umiarkowane dozowanie materiału oraz stosowanie cienkiej cyny tam gdzie to możliwe.

Niedokładne przygotowanie powierzchni przed rozpoczęciem lutowania może skutkować słabymi połączeniami lub brakiem przewodzenia elektrycznego. Zawsze dokładnie oczyszczaj powierzchnie kontaktowe przed przystąpieniem do pracy za pomocą izopropanolu lub innego środka czyszczącego.

Zignorowanie specyfikacji temperaturowych komponentów to kolejny błąd mogący prowadzić do ich uszkodzenia. Każdy komponent ma swoją maksymalną dopuszczalną temperaturę pracy – przekroczenie jej podczas lutowania może skutkować trwałym uszkodzeniem elementu.

Aby unikać typowych błędów podczas lutowania elektroniki warto inwestować czas w naukę oraz eksperymentowanie z różnymi technikami pod okiem bardziej doświadczonych kolegów czy korzystając z dostępnych materiałów edukacyjnych online.
